/ra/ - ЧПУ станок #4 (обновлённый)

ЧПУ станок #4 (обновлённый) Аноним 05/01/26 Пнд 15:25:55 № 587060 1

Тут мы пилим собственные ЧПУ станки, делимся охуительными историями, закупаемся и бугуртим.
Старый тред тут: >>119467. Схоронен он тут: https://2ch.org/ra/arch/2021-08-24/res/119467.html . Помянем.

Аноним 07/01/26 Срд 17:14:32 № 587177 2

>>587060 (OP)
Пока появился тред, я трижды передумал лепить свой станочек..

Аноним 29/03/26 Вск 13:21:55 № 590662 3

>>587177
Двачую, загорелся, купил как на оппике, переделал, 500 Вт шпиндель, рельсы, раму, грызет сталь, гравирует печати, год стоит пылится. Под коммерцию готовый брать, дома не нужен.

Аноним 30/03/26 Пнд 22:37:02 № 590749 4

А чо 3д печати тред проебали?

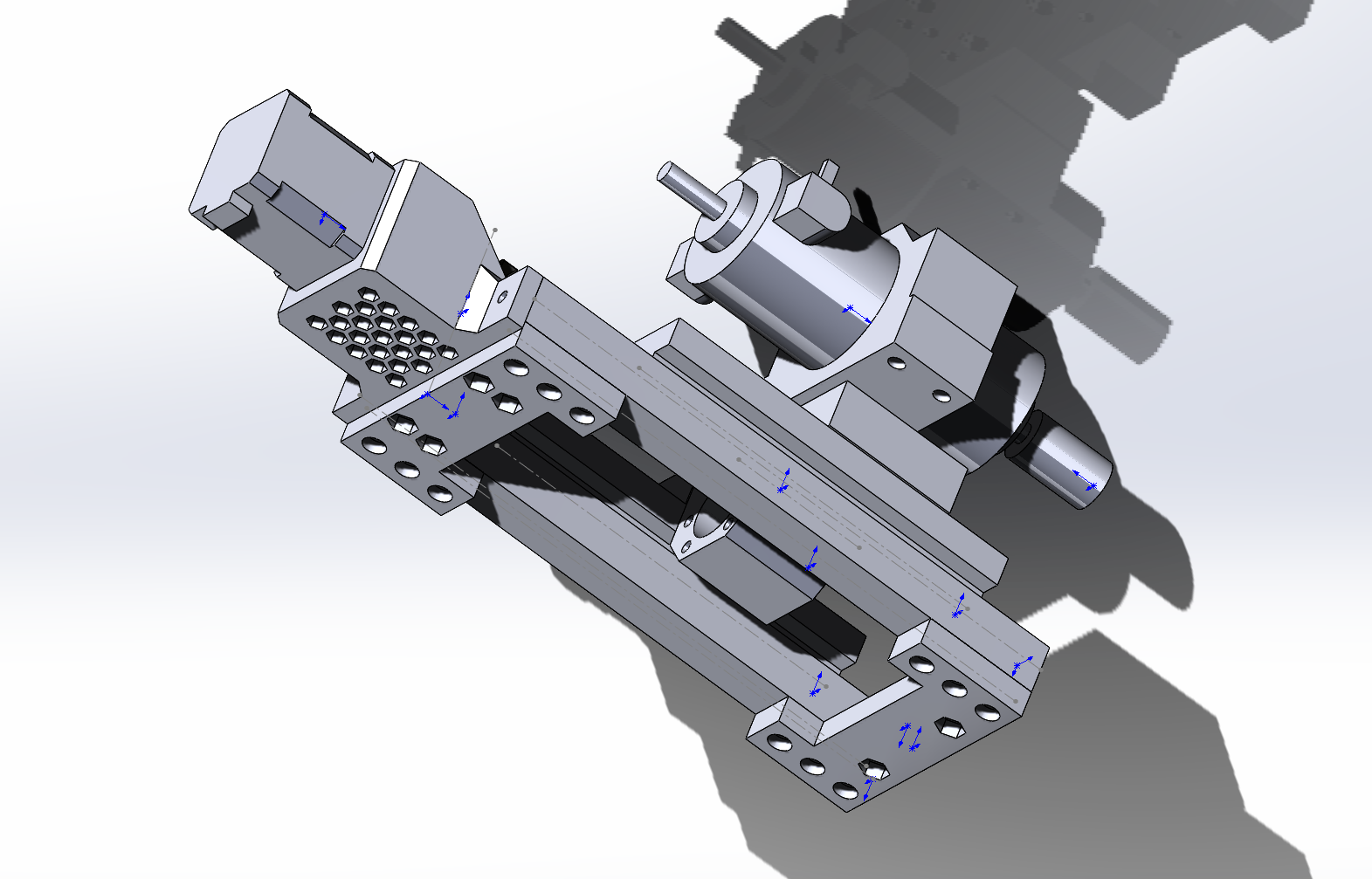

Ладно, буду срать сюда. Делаю Z- ось для чпу все равно

Аноним 30/03/26 Пнд 22:56:06 № 590751 5

Наковырял поддержки и прочее. Щаз буду гаечки и вставки пихать

Аноним 30/03/26 Пнд 23:18:52 № 590752 6

Отверстия разверткой вжух. Гаечки внутрь просто падают (там шестигранное углубление)

А вот вплавляемые вставки очень близко к углу. Не надо так

Аноним 30/03/26 Пнд 23:49:37 № 590753 7

Резьбу для стопорных винтов режу прямо в пластике.

С другой стороны можно было бы сделать отверстие для выхода метчика. Он нагревается за проход и приходится остужать, иначе за обратный проход нагреется еще больше и будет плавить отверстие и портить резьбу. Я остужал брейк клинером аэрозольным

Аноним 31/03/26 Втр 00:30:41 № 590755 8

Развертка под палки, установка подшипников и предварительная сборка. Нашел пару косяков, можно не перепечатывая испрааить по месту, но огромная проблема в ориентации гайки на швп. Ну или вала. Кончик под двигатель оказался снизу, а не сверху.

И перевернуть гайку на валу мне нечем.
Подумаю, изменить дизайн (все равно говно получится, мне снизу эти пара см мешают), или попытаться напечатать направляющую с дыркой, на которую попытаться снять гайку с проёбом минимуиа шаров... ну или просто снимать и потом пихать все шары взад

Аноним 31/03/26 Втр 23:46:22 № 590792 9

>>590755
>перевернуть гайку на валу мне нечем.
Когда чего-то нет, а 3д принтер есть, это не совсем "нет". Тем более, года речь идёт об одноразовых инструментах

Напечатал по- быстрому трубку для швп гайки. Почему- то очковал, что чистоты поверхности 3д печати будет мало и напечатал потолще, после чего сделал чистовую поверхность на токарнике. Но задним умом уверен что это нахуй не нужно и если в размер поопал то все получится и без доп обработки, максимум удалить брак, облой, шов и прочее, что может выступать за диаметр.

Перенос оказался ультрапростым, гайка снялась и оделась без каких либо трудностей и не выронив ни одного шара.

Одну из промежуточных пластин передизайнил, чтобы убрать лишние дырки и спрятать шляпки винтов. Так что ждёт другого раза

Аноним 01/04/26 Срд 00:55:32 № 590793 10

Тогда свой вкину. Когда-то это был 3018 на валах

Аноним 01/04/26 Срд 09:38:44 № 590815 11

>>590793
покажи, что делал на нём?

Аноним 01/04/26 Срд 10:40:41 № 590818 12

>>590815
Примерно ничего т.к. шумный, а гараж пока в состоянии что нельзя переносить "станки"
Фотки это когда он был в середине апгрейда и более "жидкий" нежели сейчас

Аноним 01/04/26 Срд 10:47:05 № 590819 13

>>590818

Аноним 06/04/26 Пнд 22:41:25 № 591001 14

Центральную пластину передизайнил втч чтобы в ней спрятались головки винтов и напечатал снова, а в блоке с подшипниками просто напохуях просверлил дырки чтобы туда скрылись гайки. Ну и переходник крепления создал. Хорошо, когда область печати свободно позволяет такие штуки пихать

Аноним 06/04/26 Пнд 23:04:11 № 591002 15

На месте

Аноним 06/04/26 Пнд 23:53:52 № 591004 16

20260406232509.mp4 7603Кб, 1440x1440, 00:00:03

Всегда кайф когда детали подходят вот так прямо из принтера, без доп обработки. Нижняя крышка подшипника добавлена.

Аноним 07/04/26 Втр 00:00:22 № 591005 17

Примерно так же, но с бОльшим усилием надевается ось Z на каретку. Она держится на 4 винтах, но винты просто прижимают заднюю пластину к каретке, а во всех 4 оставшихся направлениях нагрузку несут различные выступы и прочие совпадающие элементы

Если кто думает, что пластина хлипковата и будет гулять - да, так и есть. Это временное решение, настоящая пластина и некоторые другие детали будут вырезаны на этом самом станке, когда он запустится.

Аноним 07/04/26 Втр 01:22:37 № 591006 18

>>591001
Petg? Рекомендую абс, а то первый слишком "текуч"

Аноним 07/04/26 Втр 12:18:54 № 591011 19

>>591006
Текуч PLA, ты путоеш

Аноним 07/04/26 Втр 13:46:15 № 591015 20

>>591011
Речь не о расплаве а о поведении когда он уже остыл. Для теста распечатай два бруска из петг и абс, дай на них статичную нагрузку на недельку, сними.
+ Абс сам по себе более жесткий

Аноним 07/04/26 Втр 15:40:55 № 591026 21

>>591015
> о поведении когда он уже остыл. Для теста распечатай два бруска из петг и абс, дай на них статичную нагрузку на недельку, сними.

У тебя какой-то бракованый петг. Еще раз: холоднотекучий ПЛА. Петг холоднотекучестью не страдает.

Аноним 23/05/26 Суб 18:20:47 № 592836 22

А я на своего старичка третьего эндера klipper поставил наконец. Воть.

Аноним 23/05/26 Суб 20:17:23 № 592841 23

>>592836
Зочем?

Аноним 24/05/26 Вск 11:35:27 № 592868 24

>>592841
чтобы братва уважала

Аноним 24/05/26 Вск 14:42:26 № 592874 25

>>587060 (OP)
Чет у меня 3DBenchy не очень вышел, его с мостиками печатать нужно?

Аноним 24/05/26 Вск 21:07:23 № 592881 26

>>592874
>мостиками
опорами под мостиками
долгофикс

Аноним 24/05/26 Вск 23:24:19 № 592896 27

>>592874
какой пластик, принтер, слайсер и настройки? и что значит неочень вышел?

Аноним 25/05/26 Пнд 04:47:45 № 592903 28

>>592896
>какой пластик, принтер, слайсер и настройки?
Купил свой первый принтер Creality Ender 3 V3 KE и сразу через CrealityPrint со всеми настройками по умолчанию отправил stl на печать, только скорость максимальную поставил. Пластик который в комплекте был, PLA наверное он еще вкусно пахнет.
>и что значит неочень вышел?
Ну в целом не плохо получился, только вот на пике где вход в рубку не пропечатался самый верх и в двух местах первый висячий слой немного отвалился это видно в нижнем углу крыши.

А есть какие гайды что и где в каких случаяхь подстраивать?

Аноним 25/05/26 Пнд 13:01:05 № 592918 29

>>592903
>скорость максимальную поставил.
значит слайсер тебе ебанул максимальную толщину. отсюда страшные зубцы везде.
>висячий слой немного отвалился
не успел охладиться и провис.
>не пропечатался самый верх
он и не должен был, судя по всему. ты же самую грубую печать поставил.

>А есть какие гайды что и где в каких случаяхь подстраивать?
поставь там более щадящие настройки в своём слайсере. я не пользовался слайсером от креалити, так что хз что там. попробуй толщину слоёв уменьшить, скорость тоже чуть подубавить. если слайсер позволяет, то внешние слои можешь чуть меньше сделать внутренних.

Аноним 25/05/26 Пнд 17:10:42 № 592924 30

>>592918
Спасибо.
>страшные зубцы везде
Ха, я думал так и должно быть.
>я не пользовался слайсером от креалити
А каким совфтом пользуешься?

Аноним 25/05/26 Пнд 18:17:12 № 592933 31

>>592924
я начинал всё делать по гайду с ютуба, в ролике чел сказал что родной слайсер креалити говно и лучше использовать куру от ультимейкеров, так что начинал с неё. сейчас пересел на оркаслайсер
>А каким совфтом пользуешься?
blender, orcaslicer, klipper + fluidd.

Аноним 25/05/26 Пнд 18:28:32 № 592936 32

>>592933
>orcaslicer
Creality Print is based on Orca Slicer by Orca Slicer.
Не думаю, что они сильно отличаются. Хотя ради интереса нужно поставить.

Аноним 25/05/26 Пнд 18:48:20 № 592937 33

>>592933
>blender
Не понимаю как в нем можно модели строить, он же не CAD, а чисто для художников.

Аноним 28/05/26 Чтв 21:03:50 № 593044 34

MOV202605282102[...].mp4 8257Кб, 720x1280, 00:00:50

>>587060 (OP)
бамп технопорно

Аноним 29/05/26 Птн 14:03:12 № 593103 35

>>592937
в блендере тоже можно всё по нужным размерам выставлять.

Аноним 29/05/26 Птн 14:16:37 № 593104 36

IMG202605291414[...].jpg 262Кб, 1066x800

IMG202605291414[...].jpg 406Кб, 1111x833

IMG202605291414[...].jpg 829Кб, 1462x1096

>>593103
да, но Блендер вот для такого, хз как такие модели делают, это нужно скульптором быть

Аноним 29/05/26 Птн 15:17:58 № 593115 37

IMG202605291517[...].jpg 700Кб, 1682x1254

>>587060 (OP)
